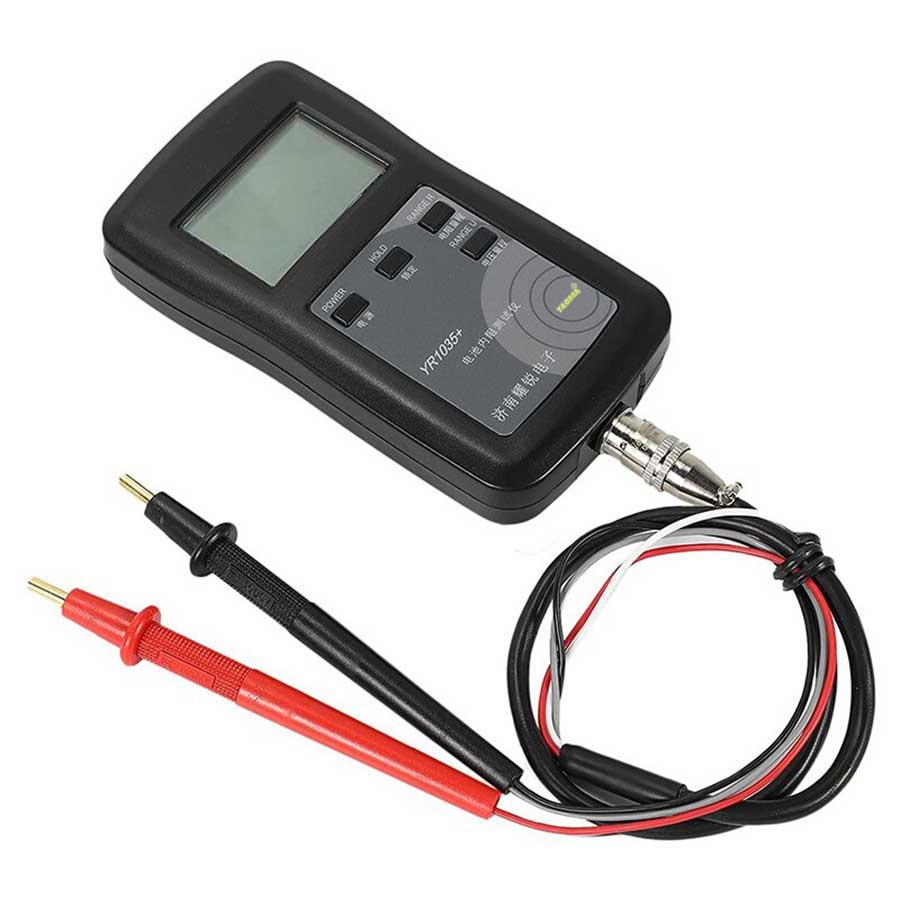

YR1035+
Тестер для измерения внутреннего сопротивления и напряжения элементов питания
Универсальный держатель аккумуляторов для тестера YR1035+
Поддерживаемые типы аккумуляторов: АА, ААА, С, D, 14500, 16340, 18500, 18650, 21700, 26650, 32650
Как проверить характеристики USB зарядника с помощью тестера?
В наше время наиболее востребованы зарядные устройства с USB выходом. С помощью такого устройства можно зарядить телефон, планшет, плеер и множество других современных гаджетов. Но, несмотря на указанные характеристики на этих зарядках, далеко не всегда “начинка соответствует описанию” В лучшем случае несоблюдение производителем этих характеристик приведет к увеличению времени заряда, а в худшем может закончиться порчей заряжаемого устройства, а иногда даже пожаром. Помочь избежать нам этих неприятностей помогут USB тестеры в комплекте с нагрузочным резистором. Они помогут определить реальные показатели наших зарядок и подсказать, стоит или нет безопасно пользоваться тем или иным устройством.
Ниже на рисунке приведен один из примеров проверки реальных характеристик USB зарядок. Производитель обещает нам ток 1 ампер при напряжении 5 вольт, что является нормой для заряда большинства мобильных устройств. Что же на самом деле? Подключив к USB выходу зарядки наш тестер с нагрузочным резистором, мы видим совсем другие цифры. Всего 0,49А, а напряжение просело до “неприличных” 2,59V. Таким зарядником не только не получится зарядить телефон, но и дальнейшая его эксплуатация может привести к чрезмерному нагреву, а возможно и к пожару.
Вот так простое устройство поможет вывести на “чистую воду” нечестных производителей USB зарядок.
Напряжение и ток дешевого китайского зарядного устройства (5V, 1А) при подключении к нагрузке 1А.
Напряжение и ток зарядного устройства HTC (5V, 1А) при подключении к нагрузке 1А
Как проверить кабель USB – микро USB?
С помощью тестера KCX 017 и нагрузочного резистора мы можем не только узнать реальные характеристики USB зарядных устройств, но и проверить качество USB кабеля. Иногда возникает такая ситуация – сам блок питания проверен, характеристики реальные, а вот телефон все равно продолжает заряжаться в два раза дольше положенного. Причина – некачественный кабель. Проверить это очень легко. Нам понадобятся:
1) Блок питания, характеристики которого мы заблаговременно проверили с помощью того же тестера и резистора.
2) Тестер USB KCX 017 и нагрузочный резистор 1-2А
Итак, нас в наличии 3 кабеля USB – микро USB:
№1 – кабель от повер банка TOMO V8
№2 – кабель “фабричного” китайского производителя.
№3 – кабель неизвестного производства, скорее всего, тоже китайского)
(длина каждого кабеля не превышает 30см)
Подключаем кабель №1 к разъему USB нашего блока питания, а штекер микро USB к тестеру KCX 017. Переключатель на резисторе сперва устанавливаем на значение 1А, потом на 2А. Результаты:
Нагрузка 1А: ток 1А, напряжение 5,23V
Нагрузка 2А: ток 1,91А, напряжение 5,11V
Вывод: кабель №1 прекрасно справляется со своими обязанностями, будет заряжать устройства быстро и качественно!
Проделываем то же с кабелем №2:
Нагрузка 1А: ток 0,99А, напряжение 5,17V
Нагрузка 2А: ток 1,88А, напряжение 4,98V
Вывод: небольшое проседание напряжения при токе 2А, но настолько незначительное, что никак не отразится на скорости заряда. Стоит отметить, что данный кабель может быть использован не только для заряда устройств, но и для синхронизации данных с ПК. Вывод: годен!
И наконец, экземпляр №3:
Нагрузка 1А: ток 0,90А, напряжение 4,65V
Нагрузка 2А: ток 1,88А, напряжение 4,09V
Вывод: если на токах до 1 ампера кабель хоть как-то справляется с возложенными для него обязанностями(хотя напряжение проседает до 4,65v), то при токах близких к 2А он уже никуда не годится. Напряжение падает почти до 4V, а этого совсем не достаточно для заряда современных смартфонов!
Вот так, с помощью тестера KCX 017 и нагрузочного резистора, мы нашли слабое звено в цепочке “зарядник USB – телефон” и избавились от некачественной продукции, заполонившей полки наших магазинов.
